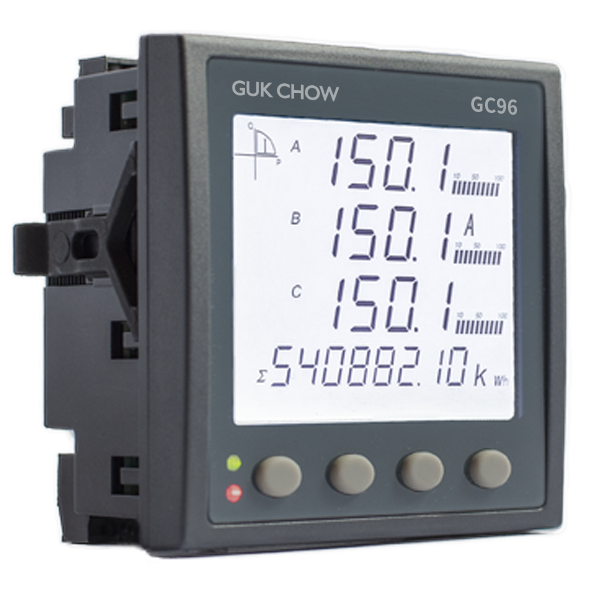

GC96三相多功能网络电力仪表，采用大屏幕FSTN液晶显示屏，显示内容表达丰富，背光节能状态也清晰易读。GC96

仪表外形设计精巧，功能强大，免工具安装设计，适用于各行业开关柜配电屏回路配电测控，实现全电量参数实时监

测计量。

功能特点

方便安装——96面框尺寸，开孔91*91，模块化设计，功能扩展灵活

宽供电范围——仪表电源AC/DC85-265V，交直流国际通用电压范围

信号输入——额定电流输入1A、5A可设置；支持一路零序电流测量；电压信号支持最高690V直接接入

显示全面——带模拟光柱显示电流、功率负荷率等

方便组网——标配RS485通讯接口，标准Modbus-RTU和DL/T645-2007双协议可选

高精度全电量测量——正反向有功电能计量，四限象无功电能计量。电能计量精度0.5S级

扩展方便

*最多8路无源DI监测；最多4路DO（2路有公共点）输出可实现遥控或越限报警

*可选复费率及需量功能，支持电能冻结；多种需量参数及时标；极值记录及时标等；支持

*可选谐波功能，实时监测系统总谐波畸变率，2-31次分次谐波含有率等

*可选大容量（4MB）SOE事件记录，记录实时量的负荷数据，形成负荷曲线，记录时间间

*可扩展第二路RS485接口，方便接入不同上位机系统平台

*模拟量输出4-20mA 1-3路可选，方便接入DCS及PLC系统，每路输出相互隔离，可靠性高
