产品介绍

600V/690V有源电能质量综合滤波补偿器采⽤先进的电⼒电⼦技术， 通过智能化控制⽅式，⾃动补偿⽆功电流 及谐波电流，从⽽解决供电系统功率因数低、谐波电流⼤、电压畸变率⾼等问题，提⾼系统稳定性。 设备主要由开关柜（可选）、控制柜、功率柜组成；

控制柜：主要实现设备整个的主控功能， 是整个设备的控制核⼼，其中包含了检测与控制单元、监控系统单 元、光纤分配单元。 600V/690V有源电能质量综合滤波补偿器采⽤先进的电⼒电⼦技术， 通过智能化控制⽅式，⾃动补偿⽆功电流 及谐波电流，从⽽解决供电系统功率因数低、谐波电流⼤、电压畸变率⾼等问题，提⾼系统稳定性。 设备主要由开关柜（可选）、控制柜、功率柜组成； 功率柜：为整套设备的硬件核⼼部分，主要由功率模块、输⼊电感及软启单元组成。功率模块内部主要包含驱动 检测电路板 、模块电源电路板、IGBT模块、薄膜电容、吸收电容、散热器等。主要功能为根据控制系统所传达指 令，实现感性或容性⽆功、谐波补偿的⽬的。

产品特点：

移相多重化设计

等效开关频率⾼，⾃⾝谐波低                                                   模块化设计

补偿效果好                                                                              通过功率模块数量灵活扩展功率

设备损耗低                                                                              可根据客户现场灵活配置柜体

智能化设计                                                                              单⾯维护，系统布局更⽅便

数字化⾃动控制，现场免调试                                                   故障冗余

智能监控系统，丰富的⼈机交互体验                                         功能在线维修完成可⾃动投⼊运⾏

                                                                                               保护功能齐全

应⽤领域

设备外观

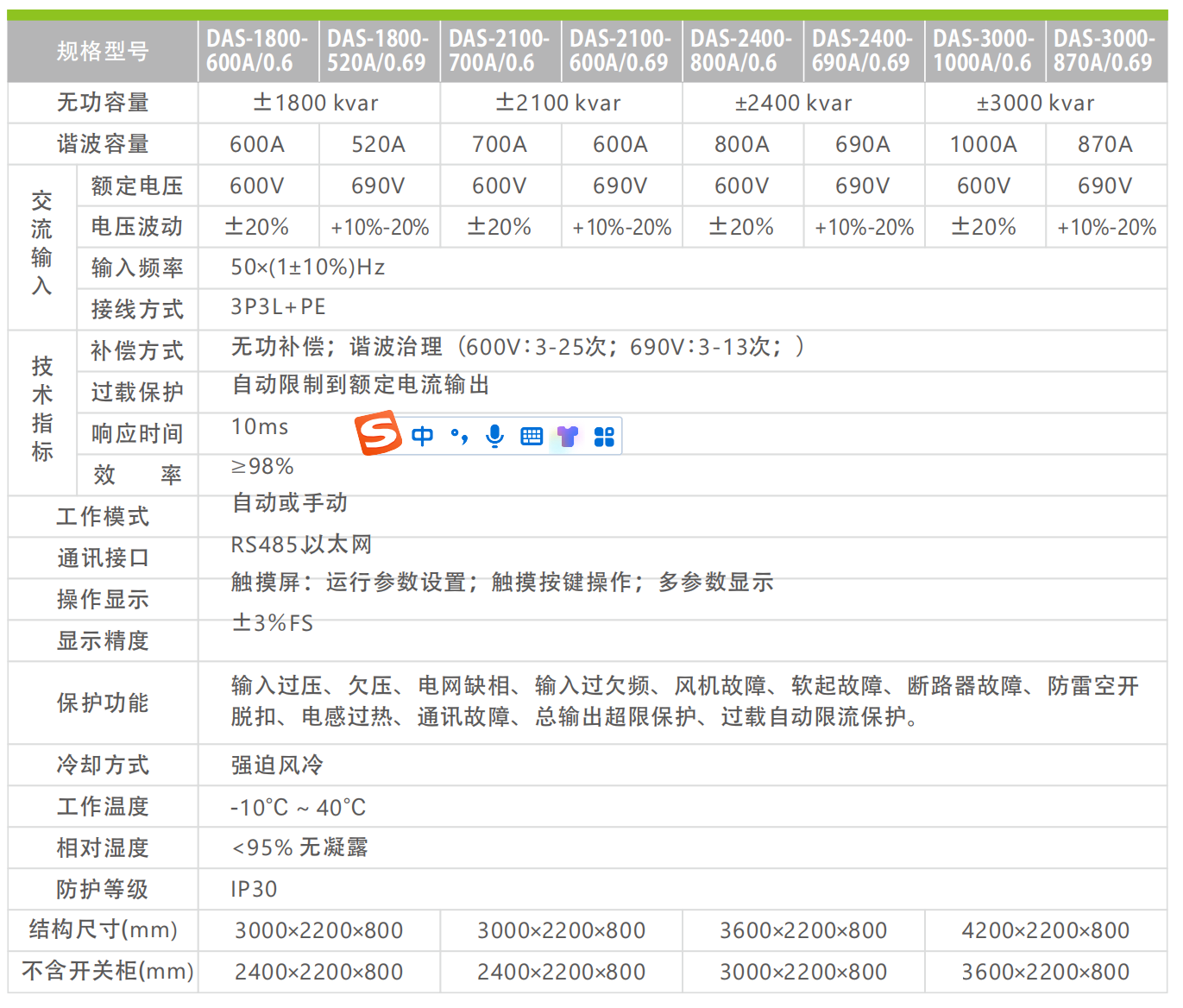

技术参数
